美標提升式旋塞閥
川滬首頁 >> 旋塞閥 >> 美標提升式旋塞閥
一、美標提升式旋塞閥 產品概述
|
上海川滬閥門有限公司專業研發、生產的美標提升式旋塞閥，是近年來發展比較快的新型旋塞閥，它采用了先提升后啟閉的閥門操作方式，大大減少了旋塞閥的啟閉力矩，而且不同于傳統旋塞閥采用矩形縮徑通道，該閥門通常 采用圓形通道，使旋塞閥的流體阻力大大減少，金屬硬密封提升式旋塞閥兼有球閥與閘閥的有點，能用于高溫、高壓工況，大大擴展了旋塞閥的使用范圍。工作原理： 閥門的啟閉過程：開啟閥門時，要先旋轉手輪，使塞子上升，于密封面脫離，再旋轉手柄90°，使塞子的通道和閥體的通道相通，達到開啟的目的。而閥閉的過程是先旋轉手柄90°，使塞子的通道和閥體的通道垂直，再旋轉手輪，使塞子下降，達到密封。 |
二、美標提升式旋塞閥 產品型號和圖片
 |

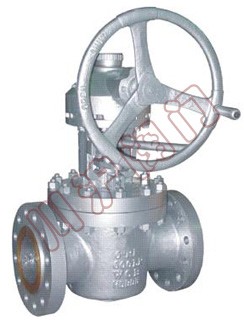

美標提升式旋塞閥 |
三、美標提升式旋塞閥 技術參數
| 結構形式 | BB-BG |
| 驅動方式 | 手輪、傘齒輪、手柄 |
| 設計標準 | API599、API6D |
| 結構長度 | ASME B16.10 |
| 連接法蘭 | ASME B16.5 |
| 試驗和檢驗 | API598.API6D |
四、美標提升式旋塞閥 外形尺寸圖
 |

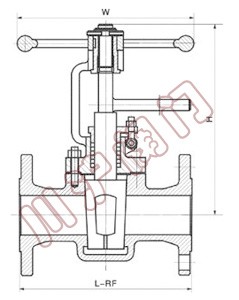

美標提升式旋塞閥 外形尺寸圖 |
五、美標提升式旋塞閥 外形連接尺寸
| DN | L | d | D | D1 | D2 | b | z×Φd | f | L0 | H | ||
| (mm) | RF | RJ | 堆焊 | |||||||||
| 40 | 241 | 254 | 241 | 38 | 156 | 114.5 | 73 | 21 | 4×Φ22 | 1.6 | 250 | 210 |
| 50 | 293 | 299 | 267 | 50 | 165 | 127.0 | 92 | 22.5 | 8×Φ19 | 1.6 | 300 | 260 |
| 65 | 330 | 346 | 305 | 64 | 190 | 149.0 | 105 | 25.5 | 8×Φ22 | 1.6 | 350 | 300 |
| 80 | 387 | 403 | 330 | 76 | 210 | 168.5 | 127 | 29 | 8×Φ22 | 1.6 | 350 | 330 |
| 100 | 457 | 473 | 356 | 100 | 254 | 200 | 157 | 32 | 8×Φ22 | 1.6 | 350 | 350 |
| 125 | 508 | 524 | 381 | 125 | 279 | 235 | 186 | 35 | 8×Φ22 | 1.6 | 350 | 370 |
| 150 | 559 | 575 | 457 | 150 | 318 | 270 | 216 | 37 | 12×Φ22 | 1.6 | 400 | 440 |
| 200 | 686 | 702 | 521 | 201 | 381 | 330 | 270 | 41.5 | 12×Φ25 | 1.6 | 450 | 550 |
| 250 | 826 | 842 | 559 | 252 | 445 | 387.5 | 324 | 48 | 16×Φ29 | 1.6 | 500 | 650 |
| 300 | 965 | 981 | 635 | 303 | 521 | 451 | 381 | 51 | 16×Φ32 | 1.6 | 550 | 750 |
| 350 | 991 | 1007 | 762 | 337 | 584 | 514.5 | 413 | 54 | 20×Φ32 | 1.6 | 600 | 800 |
|
|
