一、JD745X多功能水泵控制閥 產品概述
上海川滬閥門有限公司生產的JD745X多功能水泵控制閥是安裝在高層建筑給水系統以及其他給水系統的水泵出口處、防止介質倒流、水錘及水擊現象的智能型閥門。該閥兼具電動閥、逆止閥和水錘消除器三種功能，可有效的提高供水系統的安全可靠性。并將緩開、速閉、緩閉消除水錘的技術原理一體化 ，防止開泵水錘和停泵水錘的產生。JD745X隔膜式多功能水泵控制閥只需操作水泵電機啟閉按鈕，閥門即可按照水泵操作規程自動實現啟閉，流量大、壓力損失小。隔膜式適用于600口徑以下的閥門。
|

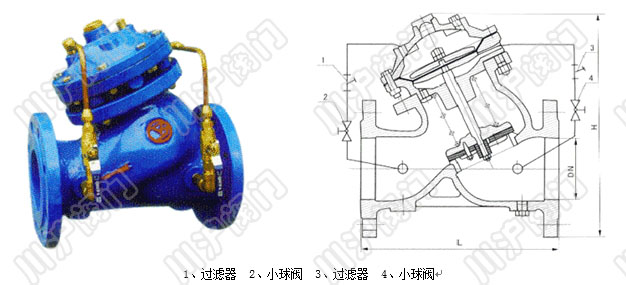

二、JD745X多功能水泵控制閥 產品型號和圖片
三、JD745X多功能水泵控制閥 主要外形和連接尺寸
| DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
| L |
205 |
216 |
250 |
320 |
365 |
415 |
500 |
605 |
698 |
787 |
914 |
978 |
978 |
1150 |
| H |
293 |
328 |
364 |
418 |
481 |
543 |
673 |
729 |
927 |
957 |
1188 |
1218 |
1256 |
1600 |

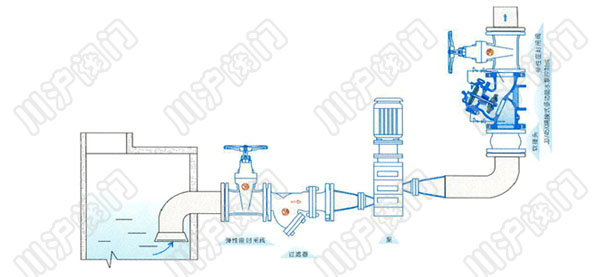

四、JD745X多功能水泵控制閥 安裝示意圖
五、JD745X多功能水泵控制閥 維修和維護
水力控制閥是一種利用水自潤式閥體，無須另加機油潤滑，如遇主閥內零部件損壞時，請按下列指示進行拆卸。（注：內閥內一般消耗損傷品為膜片和○型圈，其它內部零件損傷甚少）
1.先將主閥前后端閘閥關閉。
2.將主閥蓋上的配管接頭螺絲松開,釋放閥內壓力。
3.將所有螺絲取下，包括控制管路中的必要銅管的螺帽。
4.取閥蓋和彈
5.將軸芯、膜片、活塞等取下，切勿損傷膜片。
6.將以上各項東西取出后，檢查膜片及○型圈是否損壞；如無損壞請勿再分自行爭其內部零件。
7.如發現膜片或○型圈有損壞，請將軸芯上的螺帽松脫，逐浙分解出膜片或型圈，取出后重新?lián)Q上新的膜片或○型圈。
8.詳細檢視主閥內部閥座、軸芯等是否有損壞，若有其它雜物在主閥內部將其清理出。
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
