產品信息

DSJ61H水封截止閥

一、DSJ61H水封截止閥 產品概述

上海川滬閥門有限公司專業生產的DSJ61H水封截止閥適用于公稱壓力PN2.5～4.0MPa,工作溫度0~450℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的系統管道上，切斷或接通管路中的介質，適用介質為：水、油品、蒸汽和非腐蝕性氣體。DSJ61H水封截止閥具有如下特點： 1.選材考究，符合國內外相關標準，材料全面質量高。
2、密封副配對先進合理，提高了密封性能，使用壽命長。
3、產品按國家標準GB/T12235設計制造，結構新穎 ，造型美觀。連接端有法蘭和焊接，可根據用戶不同要求配接。
4、填料函設計成水密封結構，接入0.6～1.6Ma的水填料，摩擦力小，密封好，能使系統大氣隔離，保證良好的氣密性，屬環保產品。
５、閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷性和耐磨性。
６、結構緊湊，操作靈活，檢修方便。
７、倒密封采用不銹鋼螺紋連接密封或本體堆焊奧氏不銹鋼而成，密封可靠。填料更換可在不停機情況下進行，方便快捷不影響系統運行。

設計與制造：JB/T3595

結構長度：GB/T15188.1

壓力溫度等級：GB/T3595

試驗與檢驗：GB13927 JB/T9092

二、DSJ61H水封截止閥 產品型號和圖片

DSJ61H水封截止閥 產品型號和圖片
DSJ61H水封截止閥

三、DSJ61H水封截止閥 應用規范

設計與制造 GB/T12235
連接端尺寸 結構長度 GB/T12221
焊端尺寸 GB/T12224
法蘭尺寸 JB/T79
檢驗與試驗 JB/T9092
材 料 碳鋼 ASME A105
ASME A216
標 志 GB/T12220
供 貨 JB/T7928

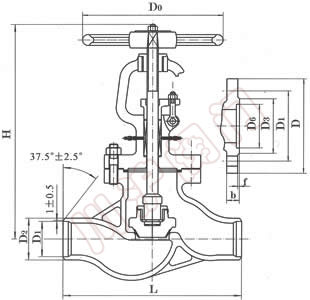

四、DSJ61H水封截止閥 外形尺寸圖

DSJ61H水封截止閥
DSJ61H水封截止閥 外形尺寸圖

五、DSJ61H水封截止閥 外形連接尺寸

公稱通徑 主要外形尺寸和連接尺寸
L D D1 H D0
DS/J61H-25
15 130 36 19 11 120
20 150 44 26 11 140
25 160 44 33 12 140
32 180 48 34 - 180
40 200 55 40 - 200
50 230 64 50 - 250
65 290 82 65 - 250
80 310 94 78 - 300
100 350 117 97 - 350
125 400 144 122 - 400
150 480 170 148 - 400
200 600 220 197 - 400
