一、三通襯膠隔膜閥 產品概述
|
上海川滬閥門有限公司專業生產的G49J襯膠三通隔膜閥，用于腐蝕性不強的介質，可以用來進行換向操作，或者合流、分流操作。閥體材質有鑄鐵、鑄鋼或不銹鋼，內襯一般是天然橡膠或者丁晴橡膠等，根據介質的溫度來選擇，可以耐受85-150的溫度。 |
二、三通襯膠隔膜閥 產品型號和圖片
 |
三通襯膠隔膜閥 |
三、三通襯膠隔膜閥 主要參數
| 型號 | 公稱壓力 Mpa | 實驗壓力（Mpa） | 工作壓力（Mpa） | 適用溫度 | 適用介質 | |||
| 閥體強度 | 密封面 | |||||||
| G49J-6 | 0.6 | 0.9 | 0.66 | 0.6 | 0.4 | 0.25 | 小于等于80攝氏度 | 一般腐蝕性介質 |
| G49J -10 | 1.0 | 1.5 | 1.1 | 1.0 | ||||

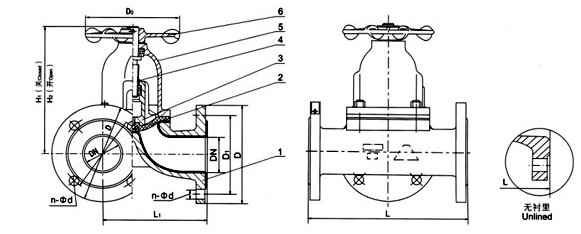

四、三通襯膠隔膜閥 外形尺寸圖
 |
三通襯膠隔膜閥外形尺寸圖 |
五、三通襯膠隔膜閥 外形連接尺寸
| 公稱通徑 | 公稱壓力 MPa |
工作壓力 MPa |
L | L1 | D | D1 | Z-Фd | H1 | Do | 重量 | |
| DN/mm | NPS/inch | ||||||||||
| 25 | 1 | 1.0 | 1.0 | 160 | 96 | 115 | 85 | 4-14 | 116 | 83 | 5.5 |
| 32 | 1 1/4 | 180 | 118 | 135 | 100 | 4-18 | 153 | 114 | 8.5 | ||
| 40 | 1 1/2 | 200 | 135 | 145 | 110 | 4-18 | 167 | 114 | 12.5 | ||
| 50 | 2 | 230 | 150 | 160 | 125 | 4-18 | 198 | 140 | 17 | ||
| 65 | 2 1/2 | 290 | 182 | 180 | 145 | 4-18 | 234 | 165 | 24.5 | ||
| 80 | 3 | 310 | 210 | 195 | 160 | 4-18 | 258 | 230 | 33.5 | ||
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
|
|
