產品信息

DKJ角行程電動執行器

一、DKJ角行程電動執行器 產品概述

DKJ型角行程電動執行機構接受統一的標準信號4～20mA,dc (或0～10mA,dc)，輸入信號和位置發送器的反饋信號，通過伺服放大器的比較后， 輸出開關信號，驅動電機，經過機械減速，將輸入信號轉換成相對應的輸出軸轉角位 移：自動地操縱風門擋板，蝶閥，球閥等裝置，完成系統的自動調節任務，它廣泛應 用于電站、冶金、石油、化工、機械、輕工、紡織、食品和醫藥等工業部門的調節系統中。
特點：
1、位置發送器采用齒輪式傳動，確保限位可靠準確
2、采用帶角度指示的精密導電塑料電位器調試方便，易懂
3、電路采用環氧樹脂封裝的模塊結構并經高低溫老化，確保穩定可靠
4、電機采用帶過載保護的戶外型伺服電機
DKJ角行程電動執行器
DKJ角行程電動執行器

二、DKJ角行程電動執行器 型號規格

型號 出軸轉矩(Nm) 額定轉角 全行程時間(S) 額定電流(A) 質量(Kg)
DKJ-210 100 90° 100±20 0．5 31
DKJ-310 250 90° 100±20 0．65 48
DKJ-410 600 90° 100±20 1．5 86
DKJ-510 1600 90° 100±20 2．5 125
DKJ-610 4000 90° 100±20 4．5 125
DKJ-710 6000 90° 100±20 8 145

三、DKJ角行程電動執行器 主要技術參數

項目名稱 DKJ系列
控制機構 輸入信號 無
反饋信號 0～10mAdc 4～20mAdc
死區 0.4％～3％
基本誤差 ±2.5％
回差 ≤1.5％
限位 開側，閉側
開度檢測 精密導電塑料電位器
動力　 動力 220V，50Hz
驅動電機 伺服電機
附屬機構 加熱器 選擇件
手動機構 手輪
安裝條件 環境溫度 無加熱器-25℃～+70℃
相對濕度 <95％
環境氣體 無腐蝕性氣體
接線口 十四線插頭
防護等級

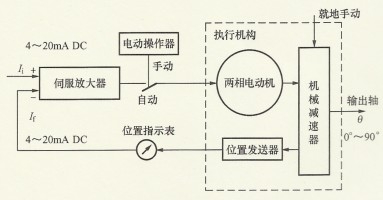

四、DKJ角行程電動執行器 原理圖

DKJ角行程電動執行器 原理圖
DKJ角行程電動執行器 原理圖

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
