一、電動暗桿式刀型閘閥 產品概述
DMZ973X電動暗桿式刀型閘閥驅動部分采用多回轉電動裝置，用以驅動和控制閥門的開啟和關閉，操作人員可以在控制室內遠距離對閥門進行控制，也可以現場手動操作，也可以與計算機配合實現計算機自動控制。DMZ973X電動暗桿式刀型閘閥廣泛應用于排水、供熱、電站、化工、食品、造紙、制藥、煤礦、采礦等工程，滿足了現代工、農業的自動化要求。
DMZ973X電動暗桿式刀型閘閥特點如下：
1、啟閉迅速，平穩可靠，自動化程度高。
2、安裝高度及位置不受限制。
3、采用防爆型電動裝置，在易燃易爆，甚至有毒氣體環境中可以正常工作。
4、配有手動，萬一供電間斷，可以手動操作開啟或關閉閥門，有效控制介質，防止事故發生。 |
|
DMZ973X電動暗桿式刀型閘閥 |
二、電動暗桿式刀型閘閥 執行器技術參數
| 電源 |
AC380V、50HZ |
| 標準型 |
標準型產品具有防塵、防雨水的外殼保護能力、防護等級IP65,可直接用于戶外 |
| 防水型 |
防水型產品具有防塵、防浸水(IP67)的外殼防護等級 |
| 防爆型(EX) |
防爆等級為DII BT4/DII CT4(不含乙炔) |
| 環境溫度 |
-20℃～40℃ |
| 可選 |
配電氣控制器 |
三、電動暗桿式刀型閘閥 主要零件材料
| 閥體、閥蓋 |
不銹鋼、碳鋼 |
| 閘板 |
碳鋼、不銹鋼 |
| 閥桿 |
不銹鋼 |
| 密封面 |
橡膠、四氟、不銹鋼、硬質合金 |
四、電動暗桿式刀型閘閥 主要性能規范
| 公稱壓力PN(MPa) |
殼體試驗(MPa) |
密封試驗(MPa) |
適用介質 |
| 1.0 |
1.5 |
1.1 |
煙氣、灰、渣水混合物、空氣混合物 |
| 1.6 |
2.4 |
1.8 |

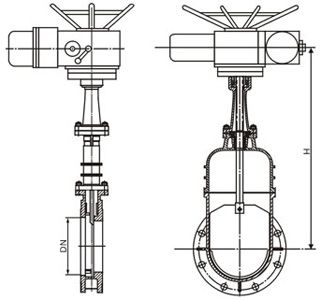

五、電動暗桿式刀型閘閥 主要外形圖
六、電動暗桿式刀型閘閥 主要外形尺寸
| 公稱通徑 DN |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
| 高度 H |
910 |
1080 |
1240 |
1300 |
1470 |
1670 |
1760 |
2020 |
2200 |
2530 |
2760 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
