產品信息

氣動襯氟蝶閥

一、氣動襯氟蝶閥 產品概述

上海川滬閥門有限公司生產的氣動襯氟蝶閥D671F46采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，氣動襯氟蝶閥操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。氣動襯四氟蝶閥適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制；保證閥軸不與腔內流體介質接觸。氣動襯四氟蝶閥廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送，有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。
全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料襯里蝶閥，具有耐腐蝕、無泄漏、壽命長等優點。襯四氟氣動蝶閥適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
1、小型輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，90°回轉開啟迅速。3
3、操作扭矩小，省力輕巧。
4、流量特性趨於直線，調節性能好。
5、密封材料耐老化、耐腐蝕、可適用多種介質。

氣動襯氟蝶閥
氣動襯氟蝶閥

二、氣動襯氟蝶閥 主要技術參數

1、閥體

閥體形式 直通鑄造蝶閥
公稱通徑 DN50～1000mm
公稱壓力 PN1.0、1.6 MPa
法蘭標準 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
連接形式 法蘭式、對夾式
閥蓋形式 一體式
壓蓋型式 壓蓋壓緊式
密封填料 V型聚四氟乙烯填料、柔性石墨填料

2、閥內件

閥板形式 垂直板式(蝶形)
流量特性 線性

2、執行機構

執行器型號 GT系列、SR系列、AT系列、AW系列單雙作用氣動執行器
供氣壓力 400～700KPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30～+70℃
作用形式 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

三、氣動襯氟蝶閥 主要性能指標

公稱通徑 DN（mm） 50～1600
公稱壓力 PN（MPa） 0.6 1.0 1.6
試驗壓力 強度試驗 0.9 1.5 2.4
密封試驗 0.66 1.1 1.76
氣密封試驗 0.6 0.6 0.6
適用介質 各類強腐蝕性介質

四、氣動襯氟蝶閥 零件材料

零件名稱 材料
閥體 (球墨鑄鋼、鑄鋼、不銹鋼)+F46
蝶板 (灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料)+F46
閥桿 2Cr13、不銹鋼
填料 O型圈、柔性石墨

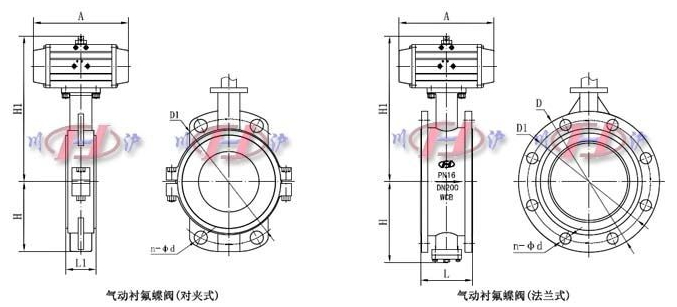

五、氣動襯氟蝶閥 外形尺寸圖

氣動襯氟蝶閥外形尺寸圖
氣動襯氟蝶閥外形尺寸圖

六、氣動襯氟蝶閥 外形連接尺寸

公稱通徑 DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
L 90 90 100 115 130 140 150 250 270 290 310 330 350 390 430 470 500 550
L1 43 46 49 56 64 70 71 76 83 92 102 113 127 154 165 190 203 216
H 法蘭式 63 70 83 105 115 137 164 206 230 248 289 320 343 413 478 525 585 640
對夾式 63 70 83 105 115 137 164 206 230 248 289 320 343 413 478 525 585 640
n-φd 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26 16-26 16-30 20-30 20-33 20-36 24-36 24-39 28-39 28-42
H1 根據所配執行機構而定
A 根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同
D 165 185 200 220 250 285 340 405 460 520 580 640 715 840 910 1025 1125 1255
D1 125 145 160 180 210 240 295 355 410 470 525 585 650 770 840 950 1050 1170

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
