U型過濾器
川滬首頁 >> 過濾器 >> U型過濾器
一、U型過濾器 產品概述
|
上海川滬閥門有限公司專業生產的U型過濾器廣泛用于蒸汽、空氣、水、油品等系統管道中，保護各種計量?jī)x器、泵機、閥門、疏水閥等設備。U型過濾器具有的優點是：壓力損失小,流通面積大，抗污性強，排污方便，排污方便。 |

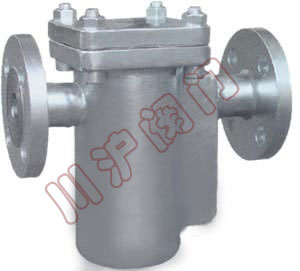

二、U型過濾器 產品型號和圖片
 |
U型過濾器 |
三、U型過濾器 零件材料
| 零件名稱 | 材料 |
| 閥體 | 碳鋼、不銹鋼 |
| 濾網蓋 | 碳鋼、不銹鋼 |
| 濾芯網 | 不銹鋼 |
| 墊片 | 柔性石墨 |

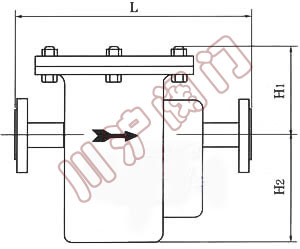

四、U型過濾器 外形尺寸圖
 |
U型過濾器外形尺寸圖 |
五、U型過濾器 外形連接尺寸
| 連接方式 | 公稱通徑DN | 外形尺寸 mm | ||
| D | D1 | H | ||
| 法蘭 | 15 | 270 | 90 | 145 |
| 20 | 270 | 90 | 145 | |
| 25 | 270 | 90 | 145 | |
| 32 | 320 | 125 | 175 | |
| 40 | 320 | 125 | 175 | |
| 50 | 320 | 125 | 175 | |
| 65 | 430 | 140 | 220 | |
| 80 | 430 | 140 | 220 | |
| 100 | 430 | 140 | 220 | |
| 125 | 460 | 160 | 235 | |
| 150 | 460 | 170 | 235 | |
| 200 | 460 | 190 | 235 | |
使用維護須知:
1.在安裝時應檢查產品是否完好,然后認真核對過濾器型號、規格、壓力、材質等使用范圍,是否與管道之間相配合.
2.安裝時應安裝在閥門之前,以保護好閥門的使用壽命.
3.在使用過程中,應經常打開濾蓋將雜質取出.
|
|
