TDG籃式過濾器
川滬首頁 >> 過濾器 >> TDG籃式過濾器
一、TDG籃式過濾器 產品概述
|
上海川滬閥門有限公司專業生產的TDG籃式過濾器（倒吊桶籃式過濾器）是工業生產中不可缺少的管道附件，安裝在管道上能濾除流體中的固體雜質，保證管線設備系統正常地運行，可使流體更加純凈，獲得理想的工業產品；使用一段時間后打開上蓋取出象提籃子式的過濾網，一經洗刷即可以恢復如新。因此，在石油、化工、制藥、食品等行業中得到了廣泛的應用，深受用戶的青睞。 |
二、TDG籃式過濾器 產品型號和圖片
 |
TDG籃式過濾器 |
三、TDG籃式過濾器 應用規范
| 殼體材質 | 鑄鐵、碳鋼 | 不銹鋼 |
| 濾框?yàn)V網材質 | 不銹鋼 | |
| 密封件材質 | 耐油石棉、柔性石墨、聚四氟乙烯 | |
| 工作溫度(℃) | -30～+380 | -80～+450 |
| 公稱壓力(MPa) | 0.6～6.4 (150Lb～300Lb) | |
| 過濾精度（目/in） | 10-300 | |
| 連接方式 | 法蘭、對焊 | |

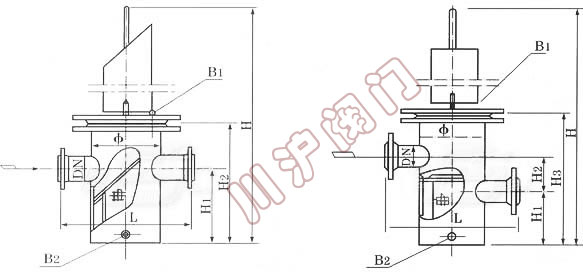

四、TDG籃式過濾器 外形尺寸圖
 |
TDG籃式過濾器外形尺寸圖 |
五、TDG籃式過濾器 外形連接尺寸
| 公稱直徑DN | 主要尺寸 | 排放□“B” | 參考重量 | ||||
| φ | L | H1 | H2 | H（拆卸濾網距離） | |||
| 25 | 76 | 220 | 160 | 260 | 480 | R1/2" | 12 |
| 32 | 76 | 220 | 165 | 270 | 495 | 16 | |
| 40 | 114 | 280 | 180 | 300 | 550 | 23 | |
| 50 | 114 | 280 | 180 | 300 | 550 | 28 | |
| 65 | 140 | 330 | 220 | 350 | 650 | 48 | |
| 80 | 168 | 340 | 260 | 400 | 740 | 65 | |
| 100 | 219 | 420 | 310 | 470 | 880 | R3/4" | 126 |
| 150 | 273 | 500 | 430 | 620 | 1175 | 248 | |
| 200 | 325 | 560 | 530 | 780 | 1875 | 292 | |
| 250 | 426 | 660 | 640 | 930 | 2170 | 415 | |
| 300 | 478 | 750 | 840 | 1200 | 2690 | 596 | |
使用維護須知:
1.在安裝時應檢查產品是否完好,然后認真核對過濾器型號、規格、壓力、材質等使用范圍,是否與管道之間相配合.
2.安裝時應安裝在閥門之前,以保護好閥門的使用壽命.
3.在使用過程中,應經常打開濾蓋將雜質取出.
|
|
