T型過濾器
川滬首頁 >> 過濾器 >> T型過濾器
一、T型過濾器 產品概述
|
上海川滬閥門有限公司專業生產的T型過濾器是管道輸送液體過程中清除固體雜質的專用設備。液體流經過濾器時，其中的雜質被濾出，可保護機泵、壓縮機、儀表和其它設備正常工作。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。T型過濾器適用的范圍： 1、化工、石油生產及城市供熱中的弱腐蝕性物料。如水、氨、油品、 烴類等。 |
二、T型過濾器 產品型號和圖片
 |
T型過濾器 |
三、T型過濾器 零件材料
| 零件名稱 | 材料 |
| 閥體 | 碳鋼、不銹鋼 |
| 濾網蓋 | 碳鋼、不銹鋼 |
| 濾芯網 | 不銹鋼 |
| 墊片 | 柔性石墨 |

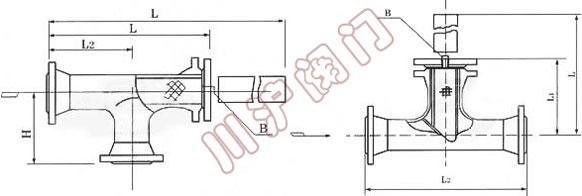

四、T型過濾器 外形尺寸圖
 |
T型過濾器外形尺寸圖 |
五、T型過濾器 外形連接尺寸
| 公稱直徑 | 主要尺寸 | 排放□“B” | 參考重量 （KG） | |||
| L | L1 | L2 | H | R1/2" | ||
| 50 | 300 | 526 | 164 | 164 | 13.9 | |
| 65 | 338 | 594 | 184 | 184 | 19.5 | |
| 80 | 368 | 652 | 196 | 196 | 24.3 | |
| 100 | 423 | 735 | 220 | 175 | 36.1 | |
| 125 | 466 | 814 | 240 | 194 | 55.3 | |
| 150 | 521 | 917 | 270 | 217 | 74.1 | |
| 200 | 630 | 1108 | 320 | 268 | 145.0 | |
| 250 | 738 | 1310 | 370 | 320 | 220.1 | |
| 300 | 846 | 1512 | 420 | 372 | 317.9 | |
使用維護須知:
1.在安裝時應檢查產品是否完好,然后認真核對過濾器型號、規格、壓力、材質等使用范圍,是否與管道之間相配合.
2.安裝時應安裝在閥門之前,以保護好閥門的使用壽命.
3.在使用過程中,應經常打開濾蓋將雜質取出.
|
|
